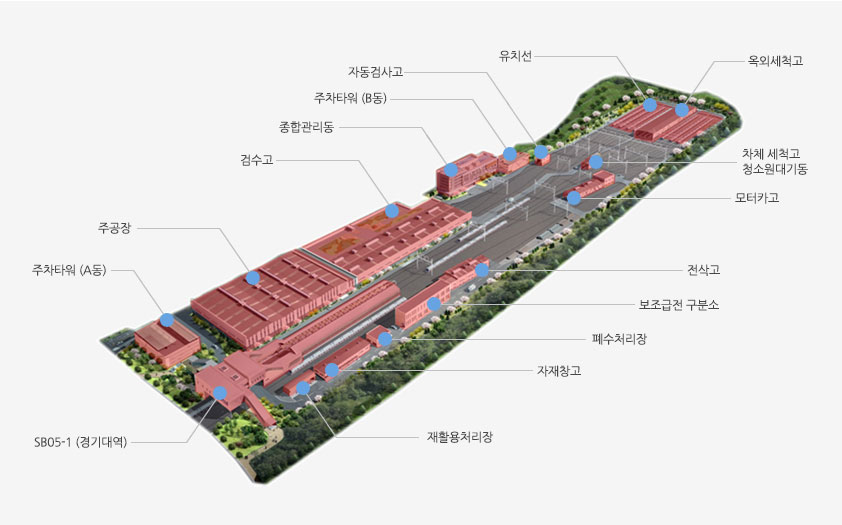

01 광교차량기지
| 광교차량기지 규모 | |
|---|---|
| 대지면적 | 125,125㎡ (37,850.3평) |
| 건축면적 | 27,245 ㎡ (8,241.6평) |
| 연면적 | 43,636 ㎡ (13,199.8평) |
| 시설규모 | 검수고, 주공장, 세척고 등 총 15개동 |
| 구분 | 선로현황 | 비고 | |
|---|---|---|---|
| 계 | 22개 | ||
| 유치선 | 차량유치선 | 14개 | - |
| 검사선 | 일 / 월상 검사선 | 2개 | - |
| 입 / 출장선 | 2개 | - | |
| 청소선 | 일상 청소선 | 1개 | - |
| 전반 청소선 | 1개 | - | |
| PIT선(공기청소선) | 1개 | - | |
| 시운전선 | 구내시운전선 | 1개 | 958m |
02 부속동 설명
□ 모터카고
| 구분 | 건축면적 |
|---|---|
| 건축면적 | 874.89㎡ |
| 연면적 | 1,109.16㎡ |
| 층수 | 지상 2층 |
| 건축구조 | 철골철근콘크리트(SRC)구조 |
□ 전삭고
차륜단면의 결함과 이상 마모시 열차편성 상태에서 차륜을 삭정하는 곳으로서 차륜전삭장비가 설치되어 있음
| 구분 | 건축면적 |
|---|---|
| 건축면적 | 564.10㎡ |
| 연면적 | 564.10㎡ |
| 층수 | 지상 1층 |
| 건축구조 | SRC구조 |
□ 자동검사고
운행 후 기지로 입고되는 모든 차량을 대상으로 차륜을 검사하는 곳
| 구분 | 건축면적 |
|---|---|
| 건축면적 | 128.16㎡ |
| 연면적 | 124.64㎡ |
| 층수 | 지상 1층 |
| 건축구조 | 철근콘크리트(RC)구조 |
□ 차체세척고
운행종료 후 입고되는 전동차의 차체외부를 자동 세척하는 곳
| 구분 | 건축면적 |
|---|---|
| 건축면적 | 202.26㎡ |
| 연면적 | 202.26㎡ |
| 층수 | 지상 1층 |
| 건축구조 | RC+SRC구조 |
□ 옥외세척고
유치선 내의 전동차를 세척하는 곳
| 구분 | 건축면적 |
|---|---|
| 건축면적 | 2,567.57㎡ |
| 연면적 | 2,567.57㎡ |
| 층수 | 지상 1층 |
| 건축구조 | 강(S)구조 |
□ 보조급전구분소
전력부하가 많은 전차선 인입부에 배치하여 효율을 향상시키며 장비반입을 고려한 셔터 설치
| 구분 | 건축면적 |
|---|---|
| 건축면적 | 478.19㎡ |
| 연면적 | 951.00㎡ |
| 층수 | 지상 2층 |
| 건축구조 | 철근콘크리트(RC)구조 |
□ 자재창고
지게차 경사로 확보
작업 및 대형화물차 주차를 위한 전면공간 확보
| 구분 | 건축면적 |
|---|---|
| 건축면적 | 439.97㎡ |
| 연면적 | 439.97㎡ |
| 층수 | 지상 1층 |
| 건축구조 | 강(S)구조 |
□ 폐수처리장
기지내 오폐수처리시설
| 구분 | 건축면적 |
|---|---|
| 건축면적 | 203.66㎡ |
| 연면적 | 229.00㎡ |
| 층수 | 지하 1층, 지상 1층 |
| 건축구조 | 철근콘크리트(RC)구조 |
□ 주차타워
차량기지내 원활한 주차를 위해 출입구와 종합관리동측 두곳으로 구분하여 설치
주차타워 A동은 광교역측, B동은 종합관리동측 설치
| 구분 | 건축면적 |
|---|---|
| 건축면적 | 723.00㎡ |
| 연면적 | 2,561.15㎡ |
| 층수 | 지상 4층 |
| 건축구조 | 철골철근콘크리트(SRC)구조 |
중정비
중정비 센터는 고객의 안전한 수송을 위해 차량을 항상 최상의 상태로 유지하고자 노력하고 있습니다.
□ 장치별 주요 업무
중정비
- 전기 / 제동
- 입장/출장검사
- 부품(판토,피뢰기 등)
- 제동(BOU, ECU 등)
- 점퍼연결기
- 방송장치
- 레벨링밸브
- 대차
- 대차분해/조립
- 초음파탐상
- 차륜교환
- 드라이빙기어
- 답면/주차제동장치
- 횡댐퍼/공기스프링
- 차체 / 회전기
- 출입문 도어엔진
- 라인플로우팬
- 견인전동기
- 주공기압축기
- 보조공기압축기
- 냉난방장치
- 전장 / 시운전
- 입장/출장검사
- 주변환장치
- 보조전원장치
- 전장품분해, 검사
- 전동차 기능시험
- 구내/본선 시운전
□ 검수설비 보유현황
- - 세척장비 : 대차세척기 외 14종
- - 운반기계 : 천장크레인 외 20종
- - 검수장비 : 대차도장기 외 20종
- - 시험기 : 답면 제동시험기 외 37종
- - 공작기계 : 직립선반 외 22종
□ 주요검수 설비
-
부품세척기
-
베어링세척기
-
대차세척기
-
천장크레인
-
견인차
-
턴테이블
-
윤축프레스
-
차륜선반
-
직립선반
-
VVVF 시험기
-
견인전동기 시험기
-
SIV 시험기
경정비
주요 부품에 대한 상태 및 기능확인을 하는 정비
□ 일상정비 : 3일 또는 1500km 도래시 (7~9개편성 / 1日)
전동차 기능점검(육안계측)
□ 월상정비 3개월 또는 450,000km 정비 (1개편성 / 3日)
상/하 장치 점검
필터, 윤활유 등 소모품 교환
